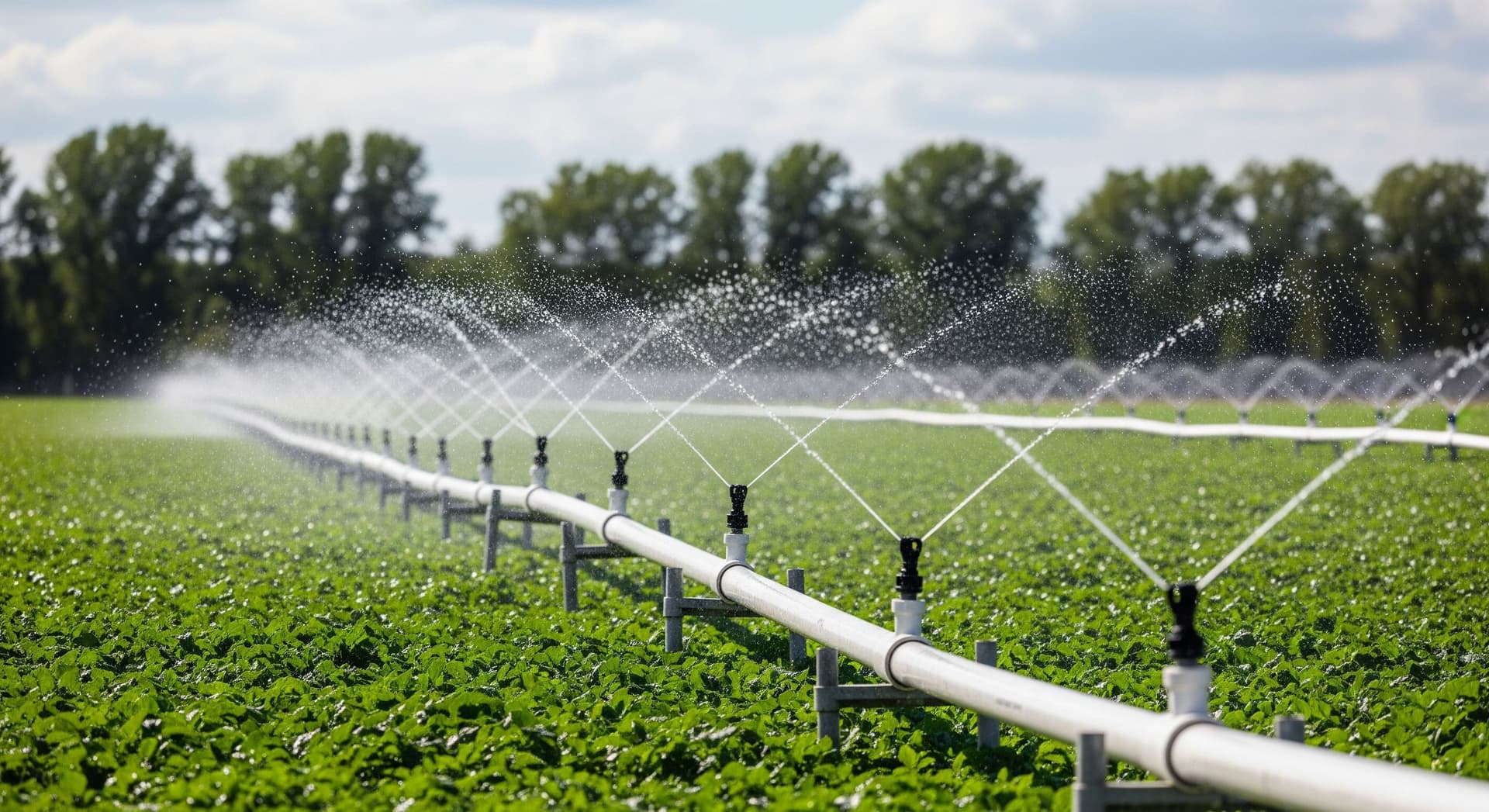

Guia de Tubos de Irrigação: Diâmetro, Comprimento e Vazão

Entender os tamanhos de tubos para irrigação no Brasil pode ser confuso. Os tubos podem ser descritos em milímetros (mm), polegadas (in) ou em classificações como PN/PD, e essas referências nem sempre coincidem.

Este guia explica as diferenças entre milímetros e polegadas, a importância do diâmetro interno e externo, e apresenta tabelas práticas para ajudar na escolha do tubo certo para cada aplicação.

Conceitos Fundamentais sobre Tubos de Irrigação

Por que o Dimensionamento Correto dos Tubos é Importante?

Um dos pontos mais críticos em qualquer sistema de irrigação é o dimensionamento correto dos tubos. Isso porque são eles que determinam se a água chegará de forma uniforme até todos os pontos do sistema.

Quando os tubos são mal dimensionados, acontecem problemas como:

Desperdício de água: linhas muito finas ou muito longas aumentam a perda de pressão por atrito.
Desuniformidade: plantas mais próximas à bomba ou reservatório recebem mais água, enquanto as do final da linha recebem menos.
Custos maiores: usar tubos muito grossos sem necessidade eleva o custo do projeto sem trazer benefícios reais.

Um bom dimensionamento permite equilibrar o sistema: água suficiente em cada emissor, pressão estável e aproveitamento máximo do equipamento. Por isso, entender a diferença entre medidas em milímetros e polegadas, além do papel do diâmetro interno e externo, é essencial para qualquer pessoa que queira montar ou ajustar um sistema de irrigação.

Medidas em Milímetros x Polegadas

Como os dois sistemas são usados

Milímetros (mm): mais comum em tubos lisos, colados ou soldados sem rosca.
Polegadas (in): mais comum em conexões com rosca, mas associados a diâmetros próximos em mm.

Por que 1” ≠ 25 mm?

Na matemática, 1 polegada = 25,4 mm.

Na prática da irrigação, porém, um tubo chamado de 1” corresponde a um tubo de 32 mm (OD).

Isso acontece porque:

No sistema métrico, o valor nominal corresponde ao diâmetro externo (OD).
No sistema em polegadas, historicamente a referência era o diâmetro interno (ID).
Com o tempo, os fabricantes padronizaram os diâmetros externos, mas mantiveram os nomes antigos em polegadas.

Resultado: o “1 polegada” não mede 25,4 mm em nenhum ponto real do tubo. Seu OD fica em torno de 32–33 mm, e o ID depende da espessura da parede.

Diâmetro Interno x Externo

O que é OD e ID?

OD (Outer Diameter / diâmetro externo): é o valor nominal do tubo, o que aparece no nome do produto.
ID (Inner Diameter / diâmetro interno): é o espaço por onde a água realmente passa, sempre menor que o OD.

Por que o ID importa mais?

O ID determina a capacidade de vazão e a perda de pressão por atrito.
O OD influencia apenas na compatibilidade das conexões.

Exemplos práticos

Um tubo “32 mm” (OD) pode ter ID de 28–30 mm, dependendo da espessura da parede (PN/PD).
Dois tubos com o mesmo OD podem ter desempenhos hidráulicos diferentes por causa do ID.

PN e PD: O que significam?

As siglas PN (Pressão Nominal) e PD (Pressão de Dimensionamento) indicam até onde o tubo suporta determinada pressão.

Maior PN/PD → parede mais grossa → menor ID real.
Dois tubos de “32 mm OD” podem ter IDs diferentes se um for PN 40 e outro PN 80.

Não vamos detalhar PN/PD aqui (isso merece um artigo específico), mas é importante saber que isso explica por que nem todos os tubos de mesmo OD têm o mesmo desempenho.

Como Escolher o Tamanho do Tubo

O que realmente importa na escolha

Vazão total (L/h): quanto de água precisa passar pelo tubo.
Comprimento da linha (m): quanto maior o trecho, maior a perda de pressão.

Se o ramal for longo demais, os primeiros emissores recebem muita água e os últimos quase nada.

Outros fatores a considerar

Além da vazão total e do comprimento da linha, alguns outros fatores influenciam na escolha do tubo para irrigação:

Tipo de material do tubo

O material define a resistência, a flexibilidade e a forma como as medidas são apresentadas:

PVC rígido: mais comum em linhas principais e bombeamento, geralmente especificado em polegadas.
PEAD (polietileno de alta densidade): usado em linhas principais flexíveis, especificado em milímetros.
PEBD (polietileno de baixa densidade): mais flexível, usado em ramais de gotejamento ou microaspersão.

Cada material tem limites diferentes de pressão e pode variar no diâmetro interno real (ID), mesmo quando o diâmetro externo (OD) é o mesmo.

Pressão de trabalho

A pressão disponível no sistema (da bomba ou da gravidade) influencia diretamente no dimensionamento:

Pressões mais baixas exigem tubos de maior diâmetro para reduzir perdas.
Pressões mais altas podem permitir diâmetros menores, mas é preciso garantir que o tubo suporte a pressão indicada (PN/PD).

Topografia e desnível

Em terrenos com aclives ou declives, a pressão muda de acordo com a altura:

Cada 10 metros de desnível equivalem a 1 bar (10 MCA) de diferença de pressão.
Em áreas inclinadas, pode ser necessário aumentar o diâmetro da linha ou instalar reguladores de pressão.

Tipo de emissores utilizados

A necessidade de pressão e vazão também varia conforme os emissores:

Gotejadores: funcionam melhor entre 0,5 e 1,5 bar.
Microaspersores: precisam de 1 a 2 bar.
Aspersores de gramado ou impacto: podem exigir acima de 2 bar.

O tubo deve ser dimensionado para fornecer pressão suficiente em todos os pontos, considerando o tipo de emissor instalado.

Tabela de Diâmetro de Tubos: Polegadas x Milímetros

Muita gente procura por tabela de diâmetro de tubos em polegadas e milímetros, especialmente ao comparar conexões em PVC ou PEAD usadas em irrigação. Isso porque os padrões não coincidem: uma “1 polegada” nominal, por exemplo, corresponde a um tubo de 32 mm de diâmetro externo.

Abaixo está uma tabela de equivalência de diâmetro de tubos com as medidas mais comuns em irrigação, trazendo tanto o valor nominal em milímetros quanto a forma como costuma ser chamada em polegadas no mercado.

// Placeholder: tabela com diâmetro nominal em mm, “nome comum” em polegadas, e observações.

Tabela de Comprimento Máximo e Vazão de Tubos de Irrigação

Além do diâmetro, é essencial conhecer o comprimento máximo de tubos de irrigação e a vazão máxima recomendada para cada medida. Esse limite existe porque, à medida que a água percorre a tubulação, ocorre perda de pressão por atrito interno.

Quando a linha é muito longa, os primeiros emissores liberam água em excesso, enquanto os últimos ficam fracos ou até secos. Por isso, tabelas de comprimento máximo de tubos e vazão são ferramentas práticas para planejar corretamente ramais e linhas principais.

A seguir, uma tabela de comprimento e vazão de tubos para irrigação com os valores típicos de projeto.

// Placeholder: tabela com tamanho do tubo (mm / pol.), vazão máxima (L/h) e comprimento máximo (m).

Dicas Práticas e Perguntas Frequentes

Como evitar confusões de medida?

Sempre peça o diâmetro em milímetros (mm), não apenas em polegadas. As medidas em polegada são nominais, herdadas de padrões antigos, e não correspondem ao valor real do tubo. Um tubo chamado de “1 polegada” geralmente equivale a 32 mm de diâmetro externo (OD), não a 25,4 mm como a matemática sugeriria.

Até onde posso esticar uma linha sem perder eficiência?

Cada diâmetro de tubo tem um comprimento máximo recomendado e uma vazão limite. Se o ramal ultrapassa esse limite, os gotejadores ou aspersores no final recebem menos água. Em vez de forçar uma linha longa, divida em setores menores ou utilize um tubo de maior diâmetro para reduzir perdas por atrito.

Vale a pena dividir a rede em setores menores?

Sim. Ao fracionar a rede em linhas mais curtas ou em setores independentes, você melhora a uniformidade da pressão e facilita o manejo. Essa prática reduz desníveis de pressão e garante que todos os emissores trabalhem dentro da faixa adequada.

O PN/PD muda alguma coisa na prática?

Muda sim. Dois tubos de 32 mm OD podem ter diâmetros internos (ID) diferentes dependendo da classificação PN/PD. Quanto maior a pressão suportada (PN/PD alto), mais grossa é a parede, e menor o ID. Isso afeta a capacidade de vazão e a perda de carga.

O que significam ID e OD em catálogos de irrigação?

São siglas em inglês que aparecem frequentemente em manuais e embalagens:

OD (Outer Diameter): diâmetro externo, usado para nomear os tubos.
ID (Inner Diameter): diâmetro interno, que define de fato a vazão e a eficiência hidráulica.

Saber diferenciar ID e OD evita erros na compra e na instalação de conexões ou adaptadores.
